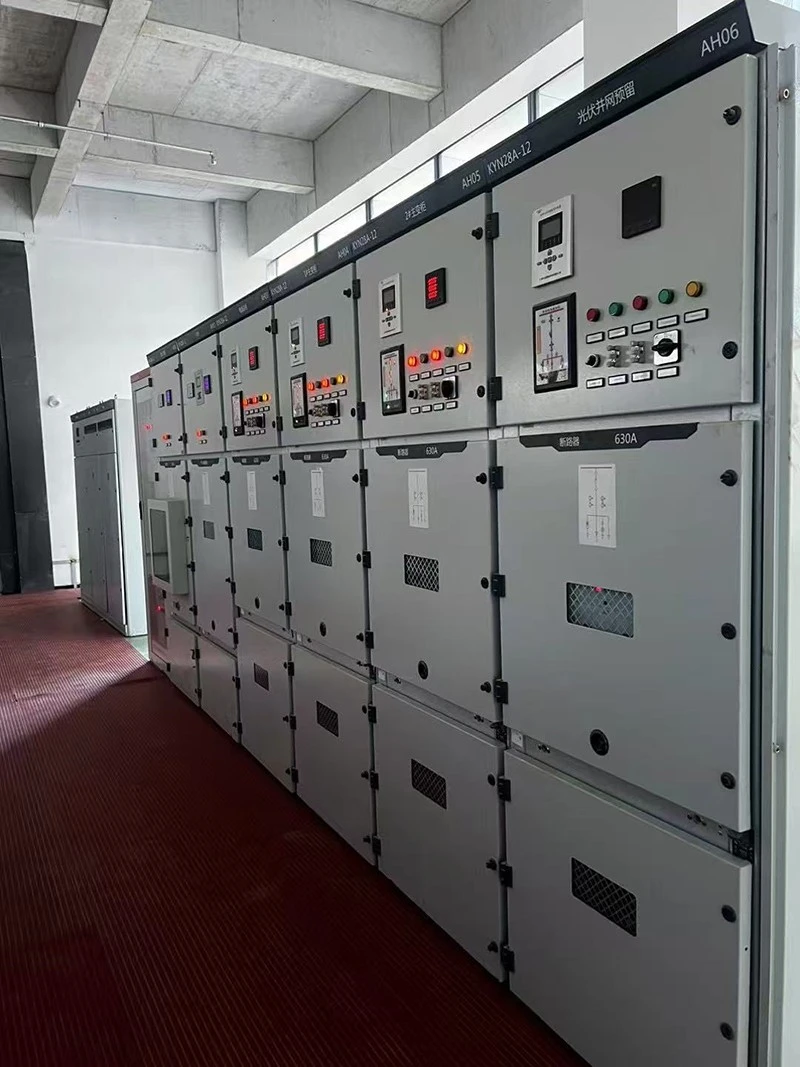

Gabinete de salida de alto voltaje-

Un gabinete de salida de alto voltaje-se conecta a la barra colectora de un gabinete de entrada de alto voltaje.
Envía energía a transformadores, motores de alto voltaje u otras cargas de alto voltaje.
La tensión nominal es de 12 kV a 40,5 kV.
La corriente nominal es de 630 A a 1250 A.
La capacidad de ruptura coincide con el gabinete entrante.
La estructura y los materiales del gabinete son los mismos que los del gabinete entrante: revestido-de metal.
Este producto cumple con la norma IEC 62271-200.
Es ampliamente utilizado en sistemas eléctricos, plantas industriales y estaciones de energía renovable.
Las grandes subestaciones de China Railway y China Railway Construction utilizan nuestro gabinete de salida de alto voltaje-junto con el gabinete de entrada.

El gabinete utiliza acero aluzinc con compartimentos separados.
Para la protección de transformadores, normalmente utilizamos un interruptor de vacío y un relé de protección.
Para cargas más pequeñas, como transformadores pequeños o motores de alto voltaje, podemos usar una combinación de interruptor de carga-fusible.
El fusible tiene una característica de acción-rápida, que elimina fallas en menos de 10 ms o igual.
Los transformadores de corriente están configurados con la relación y precisión requeridas, con clase de protección 5P10.
El interruptor de puesta a tierra y el disyuntor tienen un enclavamiento mecánico para evitar un funcionamiento incorrecto.
La puerta tiene una ventana de visualización para ver la posición abierta/cerrada del interruptor.
Nuestra fábrica tiene 2.000 metros cuadrados con certificación ISO9001.

La ventaja es la protección selectiva y el rápido aislamiento de fallas.
El relé del microordenador admite tiempo definido, tiempo inverso y sobrecorriente direccional.
Se coordina con la protección del gabinete entrante para disparar solo la sección defectuosa.
Otros circuitos siguen funcionando.
Podemos agregar un transformador de corriente de secuencia cero-y una pequeña función de selección de falla a tierra de corriente.
Esto encuentra rápidamente fallas a tierra-monofásicas.
En el interior dejamos espacio para un indicador de fallo de cable.
Este producto ha pasado pruebas de tipo y pruebas de arco interno.
