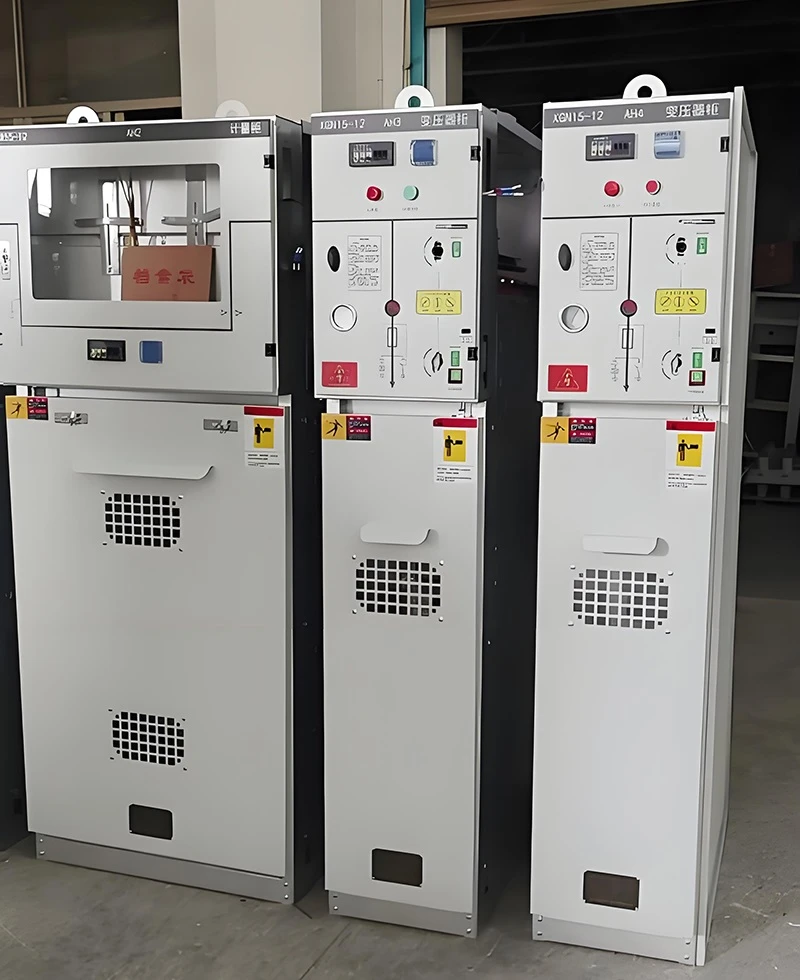

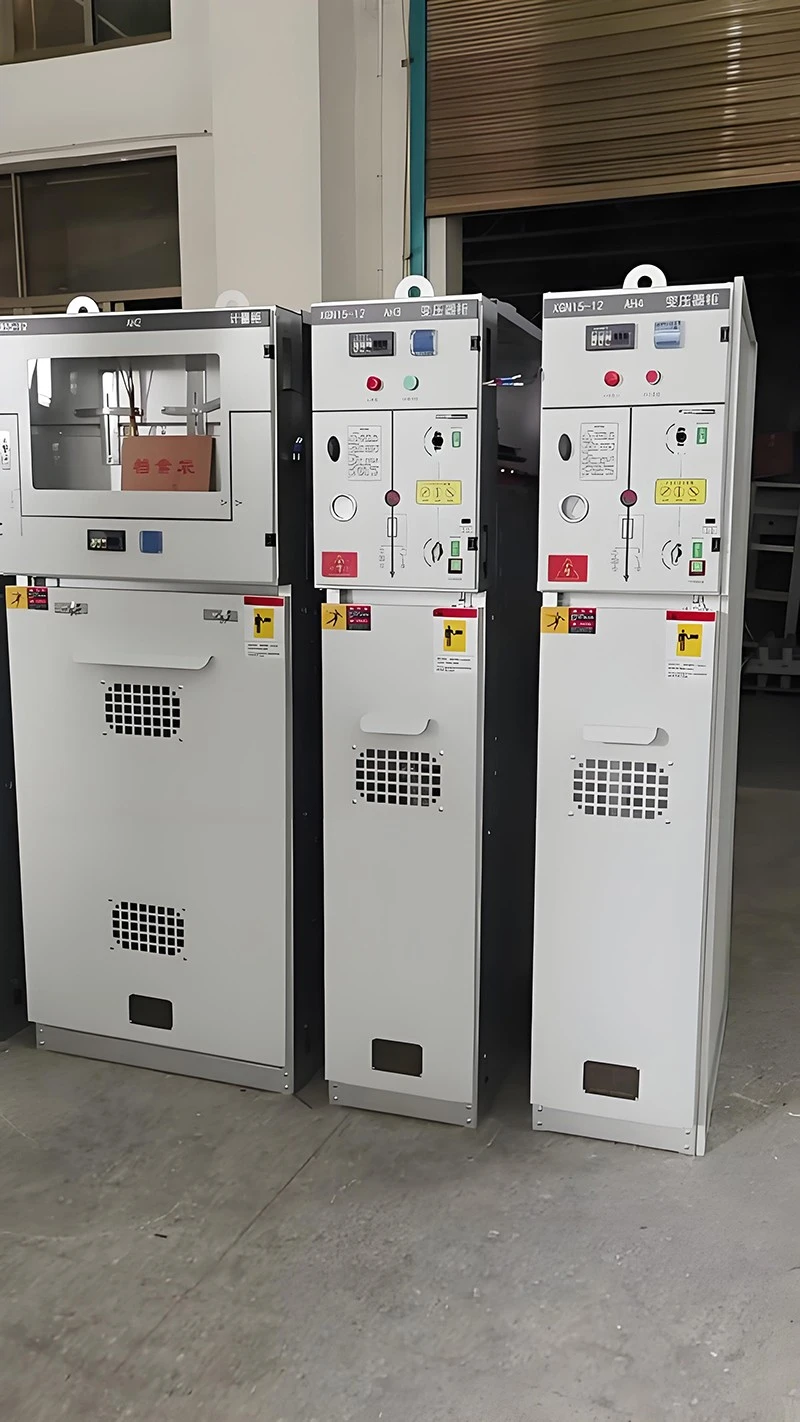

Gabinete de interruptores de desconexión de alto voltaje-
Estándar: IEC 62271-102
Tensión nominal: 12kV – 40,5kV
Corriente nominal: 630A – 2500A
Caja: acero aluzinc
Tensión nominal: 12kV – 40,5kV
Corriente nominal: 630A – 2500A
Caja: acero aluzinc
Envíeconsulta
¿Qué es este producto? – Proporciona una pausa visible para un mantenimiento seguro
Se utiliza un gabinete de interruptores de desconexión de alto voltaje cuando es necesario separar físicamente la fuente de alimentación de la carga para realizar tareas de mantenimiento.
Esto mantiene a los trabajadores seguros. No puede interrumpir la corriente de carga (a menos que agreguemos dispositivos auxiliares).
La tensión nominal es de 12 kV a 40,5 kV.
La corriente nominal es de 630 A a 2500 A.
Este producto cumple con IEC 62271-102.

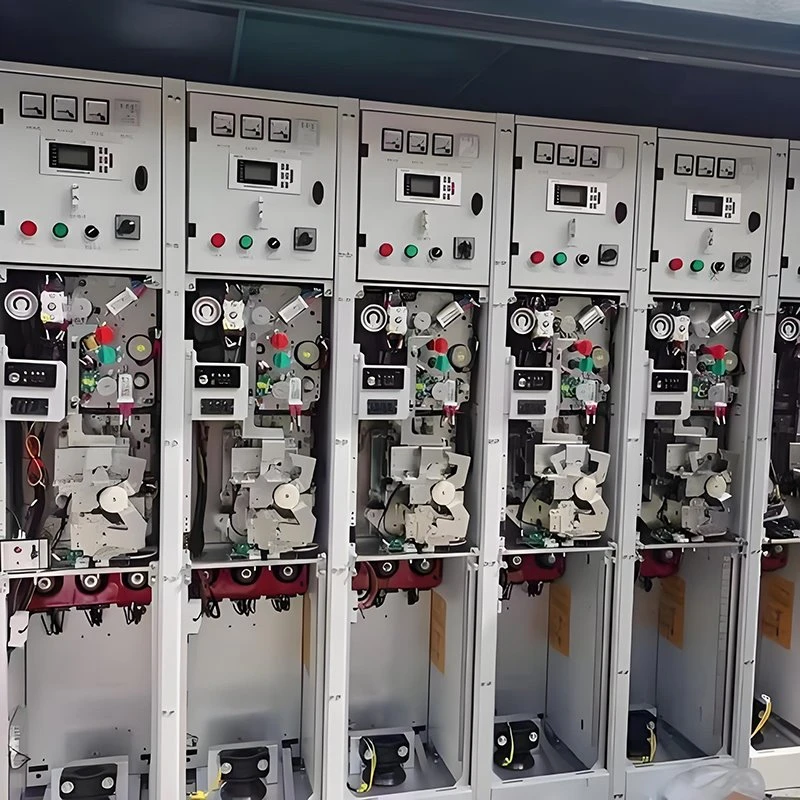

En el interior, colocamos un seccionador (con un interruptor de puesta a tierra) o una combinación de interruptor-seccionador-seccionador.
A menudo se encuentra en los lados de salida de la subestación, en los lados de entrada del transformador y en cualquier lugar donde se requiera una interrupción visible.
Los equipos de mantenimiento de subestaciones de China Railway y China Railway Construction utilizan nuestro gabinete de interruptores de desconexión de alto voltaje.
Esto mantiene a los trabajadores seguros. No puede interrumpir la corriente de carga (a menos que agreguemos dispositivos auxiliares).
La tensión nominal es de 12 kV a 40,5 kV.
La corriente nominal es de 630 A a 2500 A.
Este producto cumple con IEC 62271-102.
En el interior, colocamos un seccionador (con un interruptor de puesta a tierra) o una combinación de interruptor-seccionador-seccionador.
A menudo se encuentra en los lados de salida de la subestación, en los lados de entrada del transformador y en cualquier lugar donde se requiera una interrupción visible.
Los equipos de mantenimiento de subestaciones de China Railway y China Railway Construction utilizan nuestro gabinete de interruptores de desconexión de alto voltaje.
Preguntas frecuentes
¿Qué materiales y procesos utilizamos? – Gabinete-revestido de metal con ventana de visualización
El gabinete utiliza acero aluzinc. El compartimento del seccionador está separado.
El seccionador tiene estructura de doble-corte o de simple-corte. Las hojas están plateadas-y la presión de contacto es ajustable.
El mecanismo operativo es un engranaje helicoidal o energía almacenada por resorte, con una fuerza operativa menor o igual a 200 N.
La puerta tiene una ventana de visualización para que pueda ver directamente la posición del contacto.
El interruptor de puesta a tierra y el seccionador tienen un enclavamiento mecánico.
Las barras colectoras son de cobre con tubería aislante.
En el interior, colocamos señales de advertencia de operación anti-errores.
Nuestra fábrica tiene 2.000 metros cuadrados con certificación ISO9001.
El seccionador tiene estructura de doble-corte o de simple-corte. Las hojas están plateadas-y la presión de contacto es ajustable.
El mecanismo operativo es un engranaje helicoidal o energía almacenada por resorte, con una fuerza operativa menor o igual a 200 N.
La puerta tiene una ventana de visualización para que pueda ver directamente la posición del contacto.
El interruptor de puesta a tierra y el seccionador tienen un enclavamiento mecánico.
Las barras colectoras son de cobre con tubería aislante.
En el interior, colocamos señales de advertencia de operación anti-errores.
Nuestra fábrica tiene 2.000 metros cuadrados con certificación ISO9001.
|
Parámetro |
Valor |
|
Estándar |
CEI 62271-102 |
|
Tensión nominal |
12 kV – 40,5 kV |
|
Corriente nominal |
630A – 2500A |
|
Recinto |
Acero aluzinc |
|
Revestimiento de contacto |
Plata |
|
Fuerza operativa |
Menor o igual a 200N |
|
ventana de visualización |
Sí |
|
Entrelazar |
Mecánico |
¿Cuáles son las principales ventajas? – La rotura visible es segura, con contactos auxiliares e indicación de posición
El punto de venta principal es el aislamiento absoluto y la prevención de errores.
La posición abierto/cerrado del seccionador está claramente indicada y se puede bloquear.
Podemos agregar interruptores auxiliares con hasta 8 pares de contactos para enviar señales de posición a su sistema de monitoreo.
En su interior podemos poner una ventana de prueba de tensión y una barra de cobre de conexión a tierra.
Este producto ha pasado pruebas de tipo y cumple con los códigos de seguridad de la red.
Es perfecto para subestaciones de tracción ferroviaria y salas de energía minera.
La posición abierto/cerrado del seccionador está claramente indicada y se puede bloquear.
Podemos agregar interruptores auxiliares con hasta 8 pares de contactos para enviar señales de posición a su sistema de monitoreo.
En su interior podemos poner una ventana de prueba de tensión y una barra de cobre de conexión a tierra.
Este producto ha pasado pruebas de tipo y cumple con los códigos de seguridad de la red.
Es perfecto para subestaciones de tracción ferroviaria y salas de energía minera.
